TS-TR Series PT1000/CU50/PT100 Thermal Resistance To 4-20mA

Temperature Signal Isolator TS TR Series Transmitter Taihua Instrument

General Technical Parameters :

  • Channels: 1 IN 1 OUT, 1 IN 2 OUT, 2 IN 2 OUT
  • Power supply: DC24V, voltage range: DC18 - 32V
  • Consumption current: ≤80 mA (2 IN 2 OUT, 24V power supply, 20mA output)
  • Basic accuracy: ±0.1%FS or ±0.2% FS (20°C) subject to physical labeling
  • Temperature drift: ±0.01% ES/°C (-20°C - +55°C)
  • Response time: ≤15(0-90%) (TYP)
  • Insulation strength: 1500V AC/1min (between input, output and power supply)
  • Insulation resistance: ≥100MQ(input, output, power supply)
  • Operating temperature range: -20 ~ +55°C (no condensation, no icing)
  • Electromagnetic compatibility: In accord with GB/T 18268.1(IEC61326-1)
  • Applicable field equipment Thermal resistor, resistor, potentiometer

หมายเหตุ : สินค้ารายการนี้ มีศูนย์ บริการในประเทศ,มีอะไหล่เครื่องราคาส่งพร้อมช่างผู้ชำนาญ มีบริการติดตั้ง สอนการใช้งานฟรี และให้คำแนะนำกรณีมีช่างติดตั้งเอง จัดส่งถึงมือลูกค้าก่อนชำระเงิน ค่าจัดส่งค่าใช้จ่ายอัตตราของผู้ให้บริการรายต่างๆ ตามบิล สำหรับร้านค้าและช่างมีราคา พิเศษ ร้านค้าหรือช่างสามารถสมัครสมาชิกสะสมแต้ม เพื่อแลกของรางวัลได้ที่หน้าเวปไซด์ มีของรางวัลหลายรายการ ( สินค้านี้ซื้อ 1เครื่อง ขึ้นไป ส่งฟรี ) รับตัวแทนจำหน่าย ฟรีข้อมูลสินค้า รับสอนประกอบและตรวจซ่อมฟรี / ไม่มีค่าใช้จ่าย / มีอะไหล่และเครื่องมือในราคาช่าง / มีบริการปรับปรุง เครื่องจักรเพื่อให้มีประสิทธิภาพในการประหยัดพลังงาน ให้ระบบทำงานเพื่อเพิ่มประสิทธิภาพลดการซ่อมยึดอายุการใช้งาน สินค้านี้ขายยกลังในราคาส่ง ราคาที่เสนอต่อ ชิ้น สินค้านี้ต้องตรวจสอบล่าสุดก่อนส่งถึงมือผู้ใช้งานตามมาตรฐานของผู้ผลิตเพื่อลดปัญหาการเสื่อมคุณภาพจากการจัดเก็บที่ไม่ถูกต้องเป็นเวลานาน

TS-TR Series Main Technical Parameter

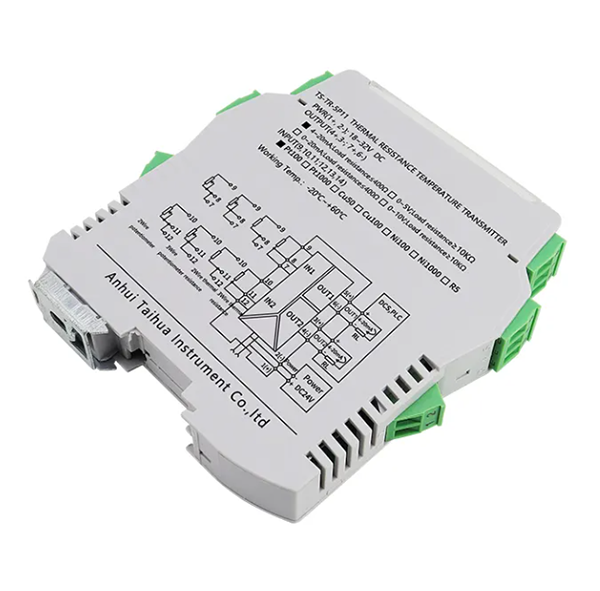

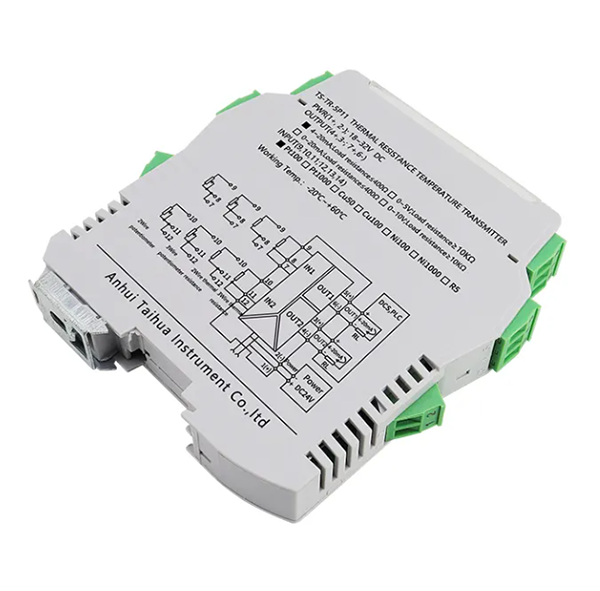

TS-TR Series Thermal Resistance Temperature Isolation Transmitter

  • The TS-TR series thermal resistance signal isolator accepts thermal resistance signals from the site and outputs standard current/voltage signals to the control room, PLC, display instruments, DCS, etc. through isolation and transmission.

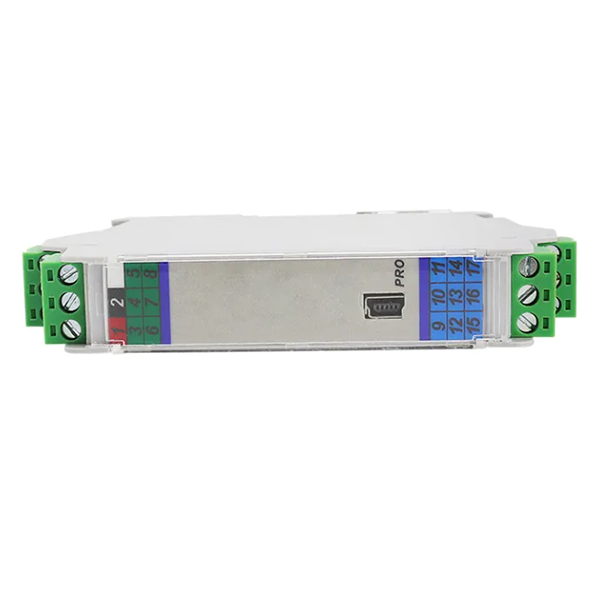

  • Connect the PC upper computer through the miniUSB interface to measure the graduation number, range, and alarm output value of the input signal; Configure the range and type of output range. Equipped with RS485 communication function (customization required).

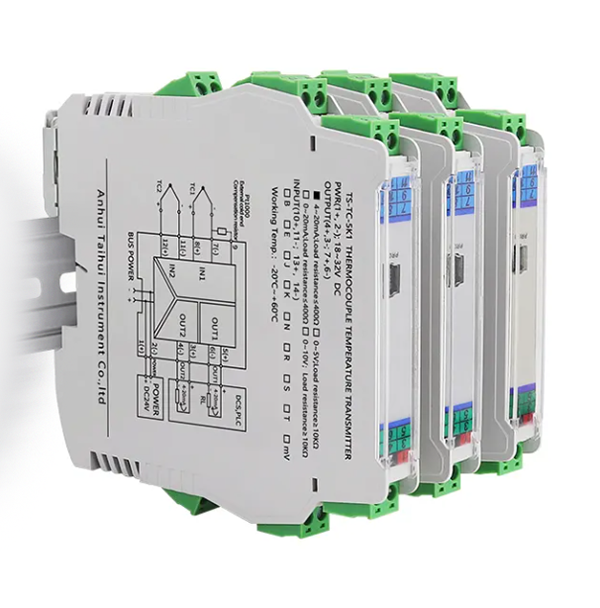

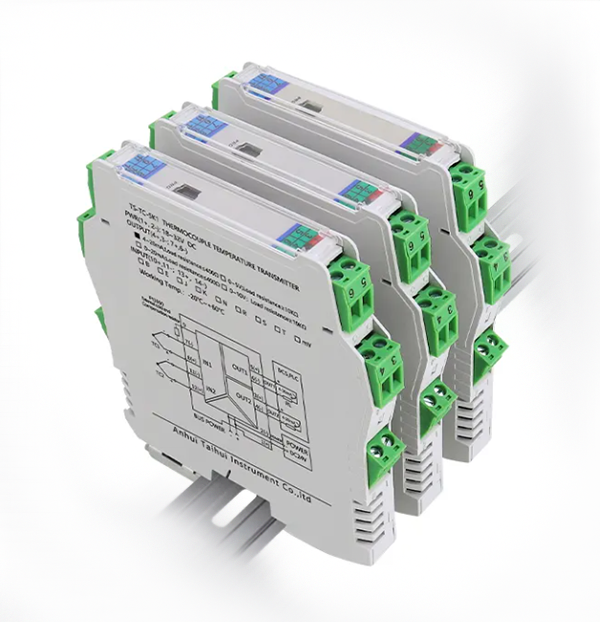

  • This product requires independent power supply and adopts DIN35mm standard guide rail independent installation method (optional bus power supply function); The input, output, and power supply are isolated from each other.

TS-TR Series Wiring

 TS-TR5XX 2 IN 20UT Note:

  1.  Wire heating resistor or potentiometer signal input, terminal9,10 (TS- TR2XX); 7,8 (TS-TR5XX); 11,12 (TS-TR5XX) Must be short-circuited. Two- wire connections do not eliminate wire resistance, and errors increase.
  2. When the three-wire heating resistor or potentiometer signal is input, the resistance value of the three wires should be equal as far as possible.
  3. The bus power supply and RS485 output function is optional, if necessary, please specify and purchase the bus power supply module when ordering. TS-TR5XX No 485 output function.

TS-TR Series Dimension
