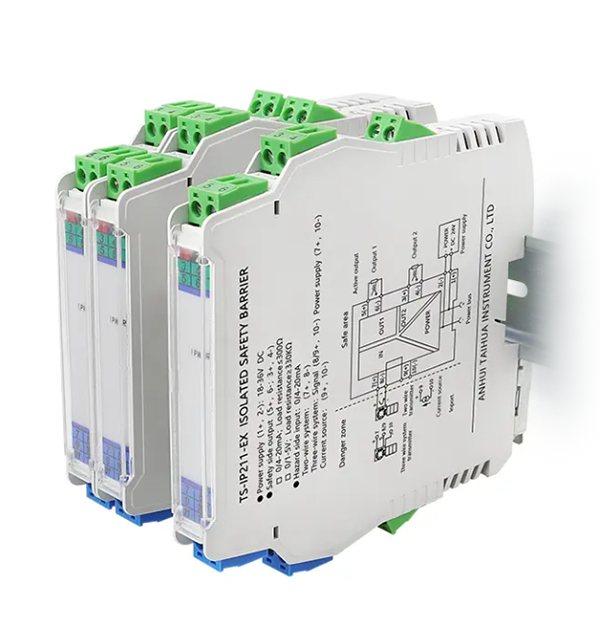

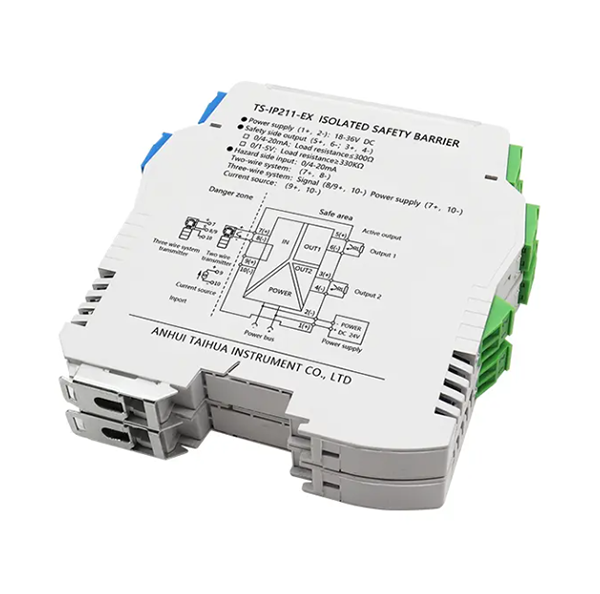

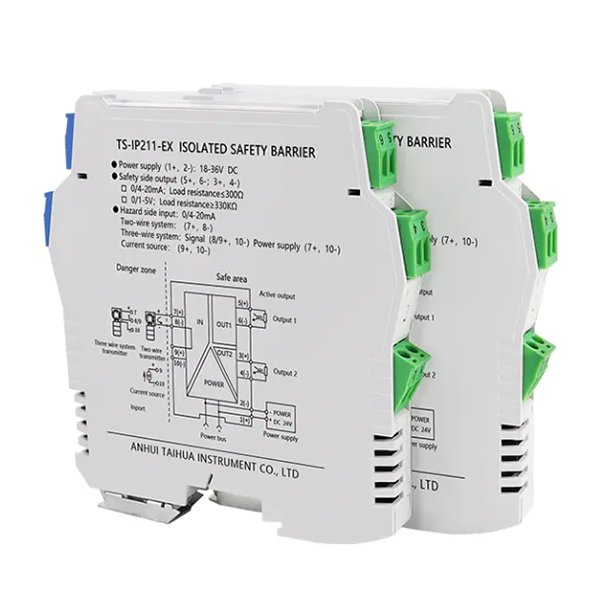

TS-IPXX-EX  4-20mA DO DI Output Intrinsic Barrier Explosion Proof

K-system Isolator Barrier 4-20mA Current Analog Input Hazardous Area

Basic Parameter :

  • Channel: 1 IN1OUT, 1 IN 2 OUT
  • Power supply: DC24V,voltage range:DC18-36V
  • Consumption current: <70mA (1 IN 2 OUT, DC24V,when 20mA output)
  • Basic accuracy: ±0.1% F.S (20°C)
  • Temperature drift:0.005% F.S/°C (-20°C-+55°C)
  • Response time: <2mS (0-90%) (TYP)
  • Insulation strength:2500VAC/1min (Between local and non local security terminals) >500VAC/1min (Between power supply and non intrinsically safe end)
  • Insulation resistance: 100MO(Local safety end, non local safety end, between power sources)
  • Working temperature range:-20~+60°C
  • Electromagnetic Compatibility: According to GB/T 18268.1 (IEC61326-1)
  • Applicable location: Installed in a safe location and can be connected to intrinsically safe instruments located in hazardous

หมายเหตุ : สินค้ารายการนี้ มีศูนย์ บริการในประเทศ,มีอะไหล่เครื่องราคาส่งพร้อมช่างผู้ชำนาญ มีบริการติดตั้ง สอนการใช้งานฟรี และให้คำแนะนำกรณีมีช่างติดตั้งเอง จัดส่งถึงมือลูกค้าก่อนชำระเงิน ค่าจัดส่งค่าใช้จ่ายอัตตราของผู้ให้บริการรายต่างๆ ตามบิล สำหรับร้านค้าและช่างมีราคา พิเศษ ร้านค้าหรือช่างสามารถสมัครสมาชิกสะสมแต้ม เพื่อแลกของรางวัลได้ที่หน้าเวปไซด์ มีของรางวัลหลายรายการ ( สินค้านี้ซื้อ 1เครื่อง ขึ้นไป ส่งฟรี ) รับตัวแทนจำหน่าย ฟรีข้อมูลสินค้า รับสอนประกอบและตรวจซ่อมฟรี / ไม่มีค่าใช้จ่าย / มีอะไหล่และเครื่องมือในราคาช่าง / มีบริการปรับปรุง เครื่องจักรเพื่อให้มีประสิทธิภาพในการประหยัดพลังงาน ให้ระบบทำงานเพื่อเพิ่มประสิทธิภาพลดการซ่อมยึดอายุการใช้งาน สินค้านี้ขายยกลังในราคาส่ง ราคาที่เสนอต่อ ชิ้น สินค้านี้ต้องตรวจสอบล่าสุดก่อนส่งถึงมือผู้ใช้งานตามมาตรฐานของผู้ผลิตเพื่อลดปัญหาการเสื่อมคุณภาพจากการจัดเก็บที่ไม่ถูกต้องเป็นเวลานาน

TS-IPXX-EX Series Analogs input Safety Barrier

TS-IPXX-EX Series Analog Input Safety Barrier
  • The TS-IPXXX-EX series two wire transmitters, three wire transmitters, and current source input isolation safety barriers provide isolation power for transmitters in hazardous areas. At the same time, the 4-20mA signal generated by the transmitter or current source is isolated and transmitted from the hazardous side to the safe side for current or voltage output.
  • This product uses DC24V power supply, and the power supply, input, and output are isolated from each other.
  • Adopting a 12.5mm ultra-thin shell and DIN35mm standard guide rail independent installation method (optional bus power supply function).

SELECTION TABLE :

  • TS-IP111-EX:1 IN 1 OUT; Dangerous side input signal 0 (4) -20mA; Safety side output signal 0 (4) -20mA.
  • TS-IP110-EX:1 IN 1 OUT; Dangerous side input signal 4-20mA; Safety side output signal 4-20mA, loop power supply.
  • TS-IP211-EX:1 IN 2 OUT;Dangerous side input signal 0 (4) -20mA; Safety side output signal 0 (4) -20mA.
  • TS-IP210-EX:1 IN 2 OUT;Dangerous side input signal 04-20mA; Safety side output signal 4-20mA.loop power supply.
  • Areas such as Zone 0, Zone 1, Zone 2, IIC, IIB, IIA, T4-T6.
  • Applicable Field Equipment: 2Wire,3wire transmitter,current source

ATEX
  • Certification of National Instrument Explosion Prevention
  • Safety Supervision and Inspection Station
  • Explosion proof certificate number: CNEX21.2933
  • Certification standards: GB3836.1, GB3836.4
  • Explosion proofsign: [ExiaGa] IIC
  • Maximum voltage: Um-250V
  • Authentication parameters (between terminals 7,8,9,10):
  • Uo-28V, lo-93mA, Po=651mW
  • IIC: Co=0.083 uF. Lo=4.0mH
  • (Between terminals 9 and 10):
  • Uo-3.5V, Co-100 μF
  • Ui-20V, li=110mA

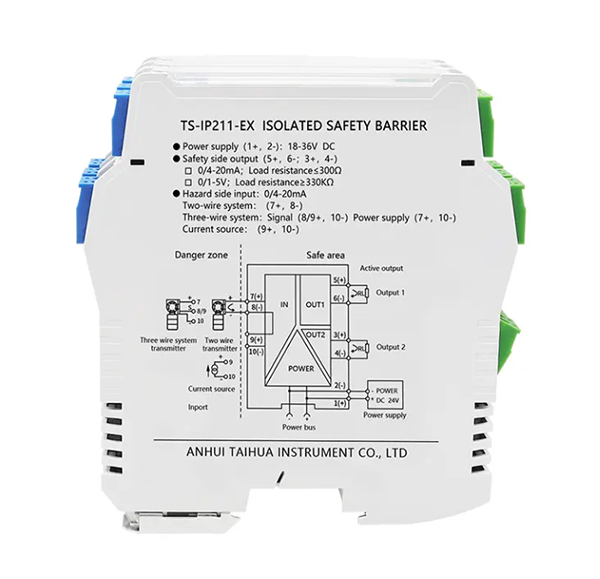

TS-IPXX-EX Series Wiring

TS-IPXX-EX Series Dimension

 Note :
  • TS-IP111-EX,1 IN1 OUT
  • TS-IP211-EX, 1 IN 2 OUT
Remark  :TS-IP111-EX,only include input and output 1part.
Remar  : The bus power supply function is an optional function.
If the customer needs it, they need to specify it during the order and purchase a bus power supply module separately.
