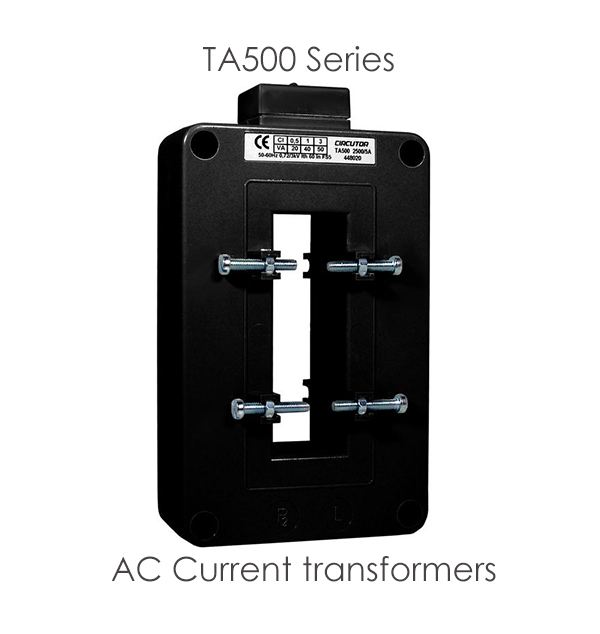

TA500 Series  AC Current transformers

CODE : M705A2, M705A3, M705A4, M705A6, M705A7, M705A8, M705A8,

DESCRIPTION :

  • Types: from 750 to 5000 A
  • Busbar dimensions: from 20 x 100 mm to 60 x 125 mm
  • Transformer certificate sheet is attached

SPECIFICATIONS :

ELECTRICAL CHARACTERISTICS

  • Safety factor (SF) : FS < 5
  • Power : 15 VA (Class 0,5)

CURRENT MEASUREMENT CIRCUIT

  • Primary current measurement : 1000 A
  • Transformation ratio : … / 5 A
  • Nominal frequency : 50 / 60 Hz
  • Dynamic current (Idyn) : 2,5 Ith
  • Thermal short-circuit current (Ith) : 60 In

SPECIFIC TECHNICAL CHARACTERISTICS OF CURRENT SENSORS

  • Operating voltage : 0,72 kV~ max.

ENVIRONMENTAL CHARACTERISTICS

  • Thermal Class : Class B (+130 ºC)

MECHANICAL CHARACTERISTICS

  • Envelope : Plastic wrap V0 self-extinguishing
  • Fastening : DIN rail with accessory
  • Weight (kg) : 0,87
  • Size (mm) width x height x depth : 115 x 185 x 63 (mm)

STANDARDS :

  • Standards : IEC 61869-2, UNE 21 088-1, UL 94, VDE 0414

APPLICATIONS :

  • Converting a high nominal current to a lower current so that it can be measured by the unit. In installations where the electrical supply can be interrupted to install transformers.
  • Do you need more information about this product?
  • If you have any questions, let's talk.
  • Talk to a specialist

หมายเหตุ : สินค้านี้ มีศูนย์ บริการในประเทศไทย สินค้านี้มีบริการจัดส่งถึงมือลูกค้าพร้อมชำระเงิน / มีโปรแกรมบริหารพลังงาน Power Studio รองรับควบคุมค่าดีมานด์ ระบบไฟฟ้า /.พร้อมบริการหลังการขาย / สินค้ามีราคาตัวแทนและราคาช่าง

สินค้ารายการนี้ บริการตรวจซ่อมในประเทศฟรี 3ปี / ไม่รวมค่าอะไหล่ / สินค้ารับประกัน 3ปี / Service ทุกๆ 3 เดือน รับตัวแทนจำหน่ายสินค้าราคาส่งและช่างบริการทุกพื้นที่ รับปรับปรุงระบบใหม่/เก่า ให้รองรับสลับการทำงานเพื่อยึดอายุการใช้งาน ลดค่าซ่อม ลดค่าใช้จ่าย ประหยัดพลังาน เพิ่มประสิทธิภาพการทำงานผ่านระบบ Power Studio Software

TA500 Series AC Current transformer

TA500 Series AC Current transformer Feature

TA500 Series AC Current transformer Reference

TA500 Series AC Current transformer Dimension

TA500 Series AC Current transformer Model
