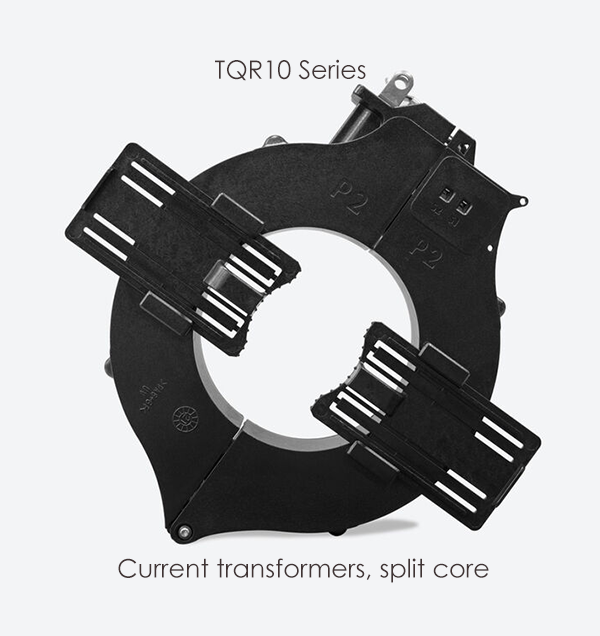

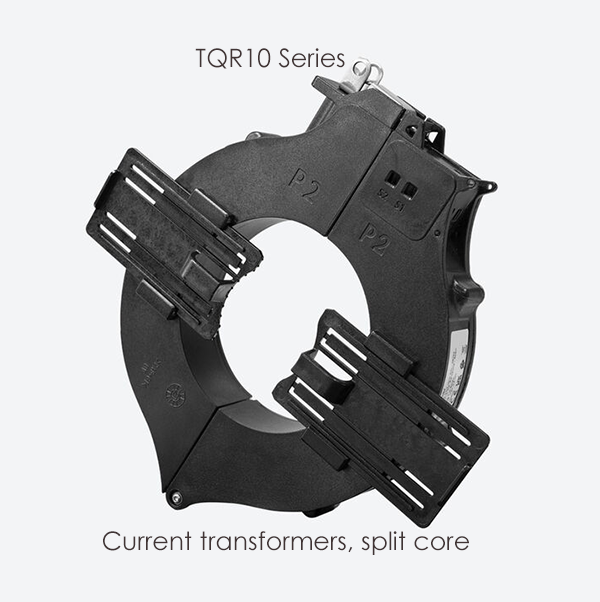

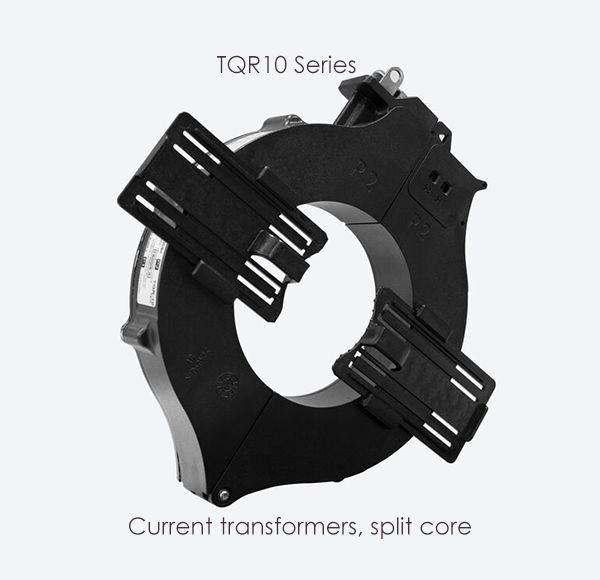

TQR10 Series Current transformers, split core

CODE : M7604B, M7604D, M7604E M7604F, M7604J, M7604L, M7604M, M7604N,

Description :

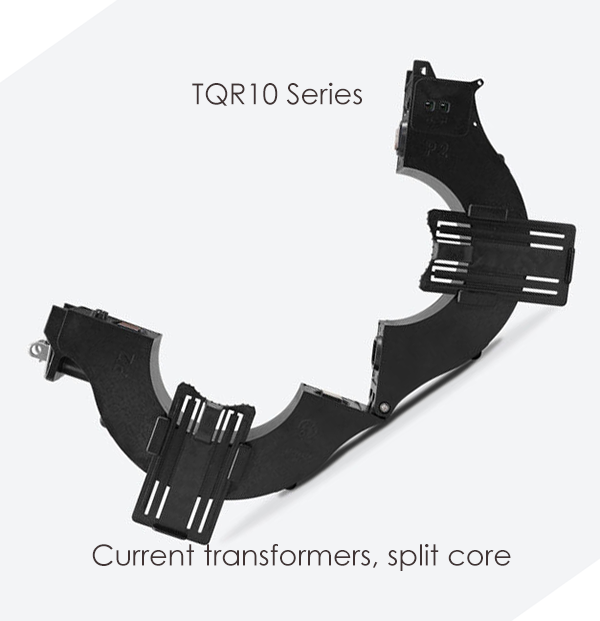

  • The range of TQR transformers has been designed to facilitate the installation through its split core that allows for its placement without interrupting the supply, both in installations with cable and with flat beds. Its main features are :
  • Types up to 2000 A of current
  • Codifiable types in secondary current ... /5 A, .../1 A and ... /250 mA
  • 80 mm rounded inner diameter
  • Certified transformers
  • Possibility of clamping bedplate with flange

Current measurement circuit

  • Primary current measurement : 2000 A
  • Transformation ratio : … / 5 A
  • Nominal frequency : 50 / 60 Hz
  • Dynamic current (Idyn) : 2,5 Ith
  • Thermal short-circuit current (Ith) : 60 In

Mechanical characteristics

  • Envelope : Plastic wrap V0 self-extinguishing, UL 94
  • Fastening : Mural or DIN rail by accessory
  • Weight (kg) : 1,5
  • Size (mm) width x height x depth : 240 x 198.71 x 43.41 (mm)

Standards :

  • Standards : UNE-EN 61869-2, UL 94
  • Electrical safety, Maximum height (m) :1000

Applications :

  • Ideal for installations where it is not possible to interrupt the power supply to install the transformers.

หมายเหตุ : สินค้านี้ มีศูนย์ บริการในประเทศไทย สินค้านี้มีบริการจัดส่งถึงมือลูกค้าพร้อมชำระเงิน / มีโปรแกรมบริหารพลังงาน Power Studio รองรับควบคุมค่าดีมานด์ ระบบไฟฟ้า /.พร้อมบริการหลังการขาย / สินค้ามีราคาตัวแทนและราคาช่าง

สินค้ารายการนี้ บริการตรวจซ่อมในประเทศฟรี 3ปี / ไม่รวมค่าอะไหล่ / สินค้ารับประกัน 3ปี / Service ทุกๆ 3 เดือน รับตัวแทนจำหน่ายสินค้าราคาส่งและช่างบริการทุกพื้นที่ รับปรับปรุงระบบใหม่/เก่า ให้รองรับสลับการทำงานเพื่อยึดอายุการใช้งาน ลดค่าซ่อม ลดค่าใช้จ่าย ประหยัดพลังาน เพิ่มประสิทธิภาพการทำงานผ่านระบบ Power Studio Software

TQR10 Series  Current transformer,  Spilt core

TQR Series  Current transformer,  Spilt core Speifications

TQR10 Series  Current transformer,  Spilt core Feature

TQR10 Series  Current transformer,  Spilt core Wiring

TQR10 Series  Current transformer,  Spilt core Model
