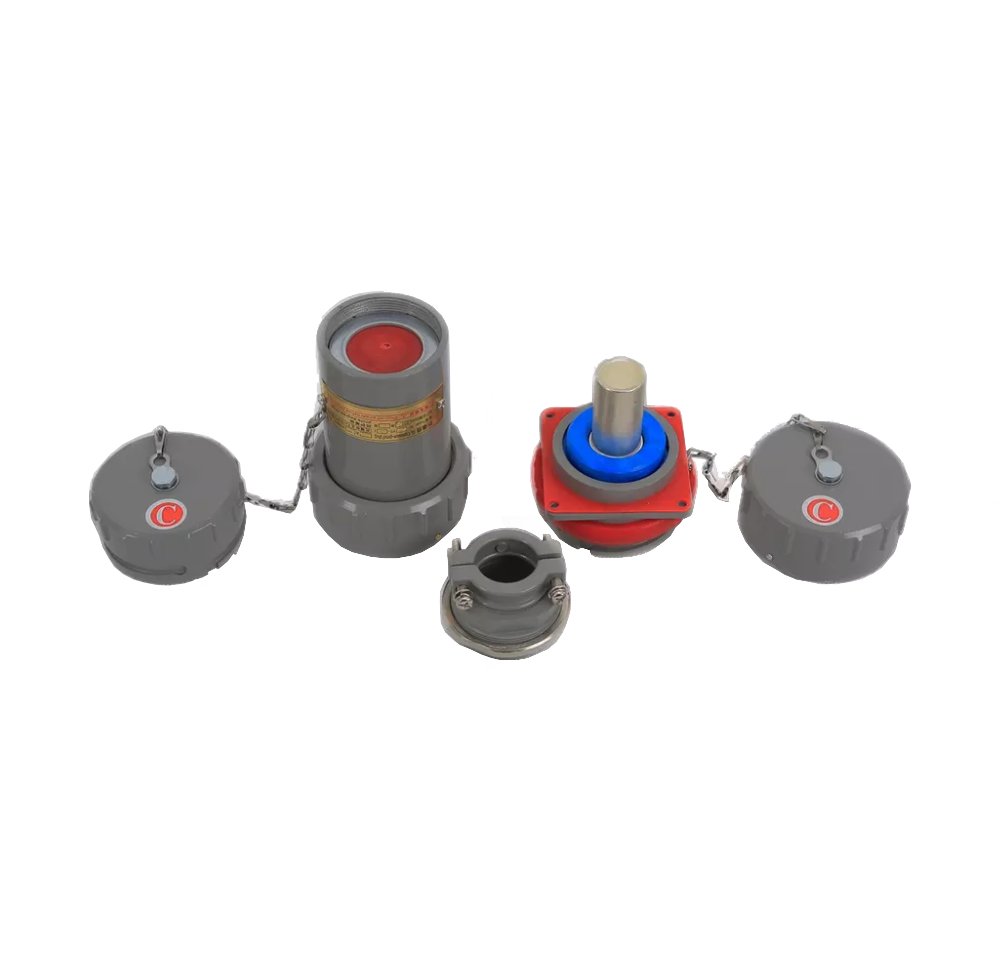

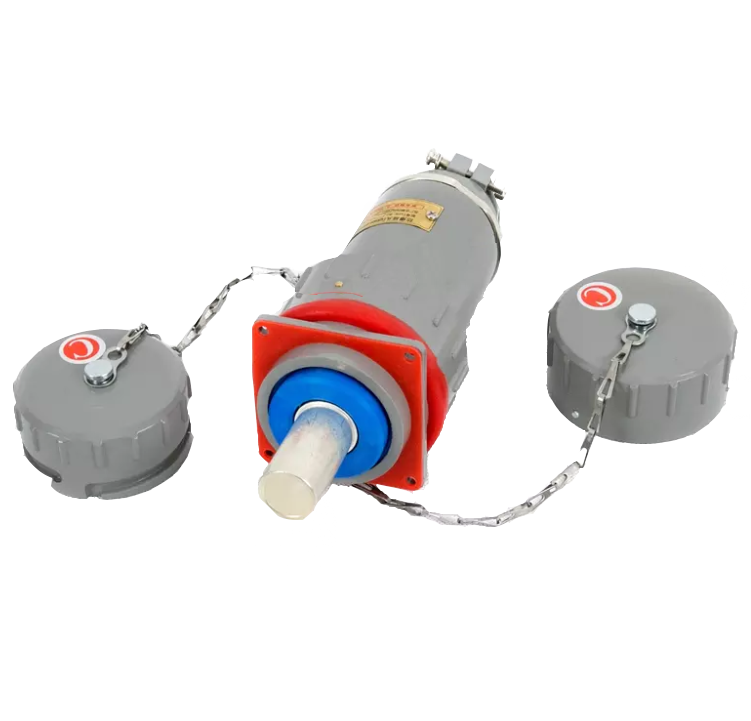

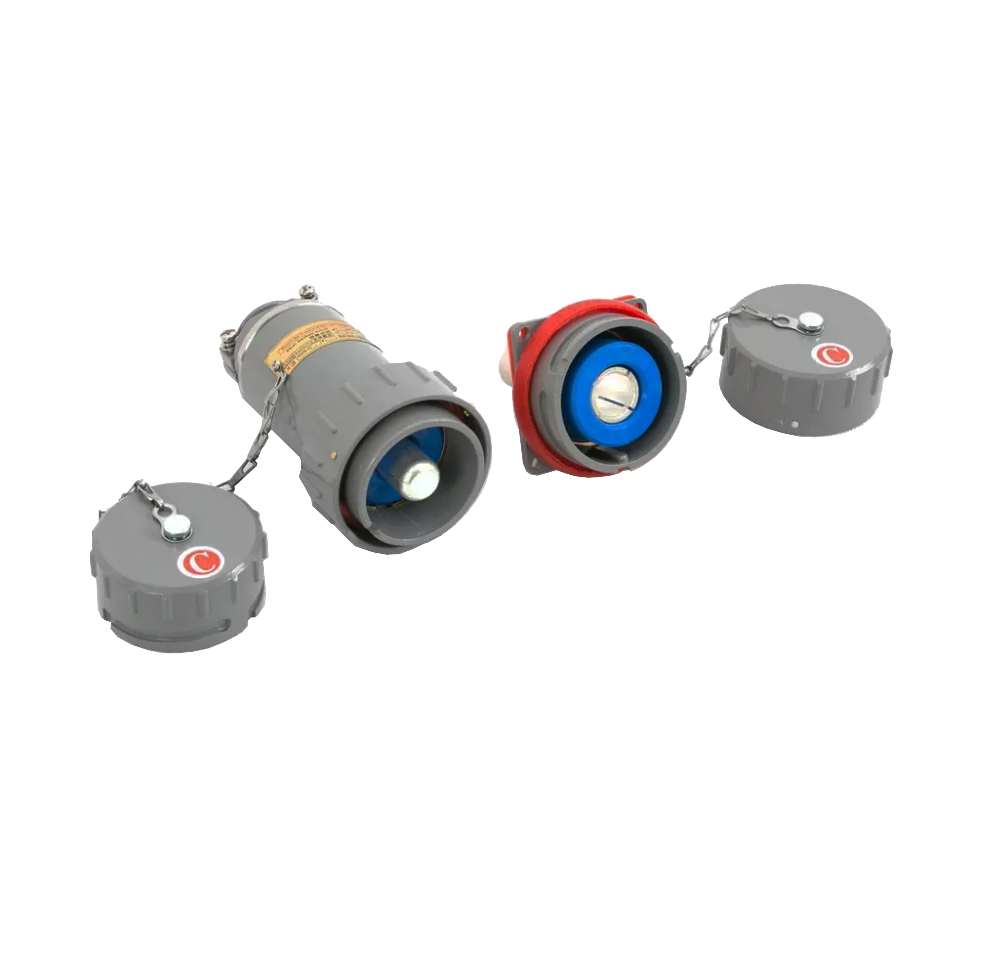

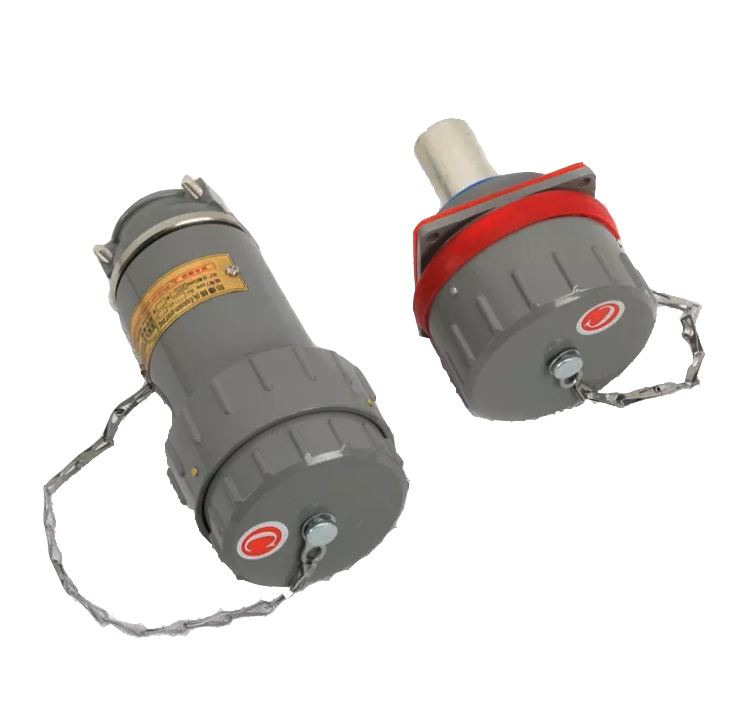

BJ YT GZ 1000a single core 1pin ATEX explosion proof plug and socket

• 400A 600A 800A 1000A ปลั๊กและเต้ารับแบบ single-core แบบ single-core ที่ไม่เกิดประกายไฟ
• ใช้สำหรับเชื่อมต่อระหว่างสถานีพลังงานเคลื่อนที่กับสายเคเบิล สายเคเบิล และโหลด และเหมาะสำหรับแหล่งจ่ายไฟของสายเคเบิลกระแสสูง คอนเน็กเตอร์แบบ single-core สี่ตัวแสดงถึงขั้ว A, B, C และ N ตามลำดับ ตัวเรือนปลั๊กและเต้ารับหล่อขึ้นรูปด้วยโลหะผสมอะลูมิเนียม หน้าสัมผัสชุบเงิน สายไฟเป็นแบบจีบ และถอดเปลี่ยนได้อย่างรวดเร็ว กันน้ำและกันฝุ่น และเชื่อถือได้ เป็นไปตามมาตรฐาน GB3836.8-2003 "
• อุปกรณ์ไฟฟ้าสำหรับบรรยากาศก๊าซระเบิด อุปกรณ์ไฟฟ้าชนิด n ส่วนที่ 8" เครื่องหมายป้องกันการระเบิดคือ: ExnA || T4 ชุดนี้ของผลิตภัณฑ์ได้ผ่านการตรวจสอบของการควบคุมคุณภาพผลิตภัณฑ์ไฟฟ้าป้องกันการระเบิดและศูนย์ตรวจสอบแห่งชาติที่กำหนด และได้รับใบรับรองป้องกันการระเบิด
• หน้าสัมผัสซ็อกเก็ตพินทำจากโลหะทองแดงที่มีการนำไฟฟ้าที่ดีและ D.L3Ag10 ชุบเงิน ชิ้นสัมผัสถูกแทรกด้วยเส้นผ่านศูนย์กลาง 400A- Φ20 และ 600A -Φ24 แรงแทรก 5~10Kg. f, ความต้านทานการสัมผัส: น้อยกว่าหรือเท่ากับ 0.00010 Ω ฉนวนระหว่างหน้าสัมผัสและปลอกด้านนอกหลังการประกอบมีค่ามากกว่า 100 (ปกติ) และทนต่อการทดสอบความเป็นฉนวนของฉนวน AC2800V 1 นาที ไม่มีการสลายโดยไม่วาบไฟตามผิว

• The 400A 600A 800A 1000A non-sparking single-core explosion-proof plug and socket is used for connection between the mobile power station and cable, cable and load, and is suitable for power supply of high current cables.
• The four single-core connectors represent A, B, C, and N poles, respectively. The plug and socket housing are die-casted with aluminum alloy, the contacts are silver plated, the wires are crimped, and they are quick-swappable, waterproof and dustproof, and reliable. It complies with the standard of GB3836.8-2003 "Electrical equipment for explosive gas atmospheres, part 8 n-type electrical equipment". The explosion-proof mark is: ExnA || T4, this series of products has passed the inspection of the national designated explosion-proof electrical products quality supervision and inspection center, and obtained the explosion-proof certificate.
• The pin socket contacts are made of copper metal with good electrical conductivity and silver-plated D.L3Ag10. The contact pieces are inserted with diameters of 400A- Φ20 and 600A -Φ24. Insertion force 5~10Kg. f, contact resistance: less than or equal to 0.00010 Ω
• The insulation between the contacts and the outer casing after assembly is greater than 100 (normal).
• And withstand AC2800V 1 minute insulation dielectric strength test, no breakdown without flashover.

 TYPE

 Φ D 1

 Φ d 1

Φ D

 L1

L2

L3

P

 Q
