SERVO DRIVES  0.2kW 75kW

• Robotics, Material handling, Machine tools Compact designs and high power density High peak overload capabilities
  Multiple axis in one drive or modular drives with common DC bus Decentralized high IP grade drives
• วิทยาการหุ่นยนต์ การจัดการวัสดุ เครื่องมือกล การออกแบบที่กะทัดรัดและความหนาแน่นของพลังงานสูง ความสามารถในการโอเวอร์โหลดสูงสุดสูงหลายแกนในหนึ่งไดรฟ์หรือไดรฟ์โมดูลาร์ที่มีบัส DC ทั่วไป ไดรฟ์เกรด IP สูงแบบกระจายศูนย์

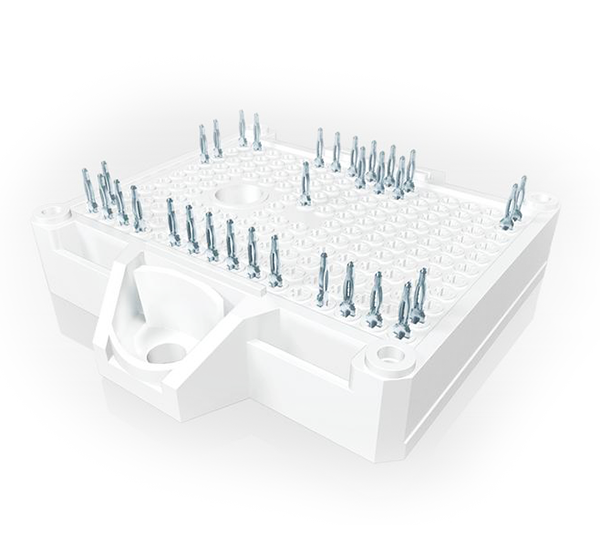

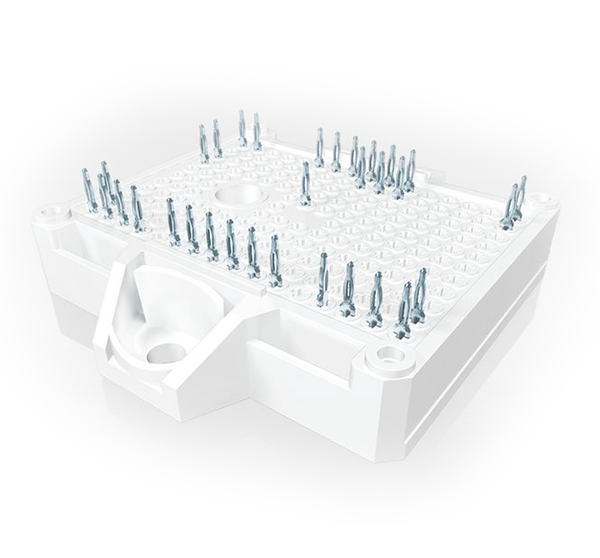

SEMITOP® E1/E2 Benefits

SEMITOP E1/E2 represent the SEMITOP platform’s natural evolution to an enhanced package, offering the best footprint, an extremely flexible architecture and high performing solutions at optimized system cost.

Integrated with the latest Si and SiC chip technologies, SEMITOP E1/E2 offers a competitive platform. Thus able to address the power modules demanding environment where high performance, innovation, quality standards and cost are the key winning factors.

Developed as an extension of SEMITOP Classic1-4 line up, the SEMITOP E pushes flexibility and power density to the limit, enabling platform to cover applications up to 200kW. SEMITOP E is available in two different housing sizes, E1 and E2, offering a package compatible with the industrial standard.

SEMITOP® E1/E2 Key Features

• 12 mm height
• Non-baseplate design
• Press-fit and Solder terminals

• Two screw mounting for design simplicity
• Optimized design for superior thermal performance

• Extreme flexibility pin layout
• Low inductance design
• Available with pre-applied TIM

SEMITOP® E1/E2 Applications

• The SEMITOP E1/E2 family is designed for the low and medium power range of up to 200kW. High performance and low inductance design, combined with the latest chip technologies, make SEMITOP E1/E2 suitable for different markets such as UPS, solar, energy storage, motor drives, power supplies and the emerging EV battery charger market.
• ตระกูล SEMITOP E1/E2 ได้รับการออกแบบมาสำหรับช่วงพลังงานต่ำและปานกลางถึง 200kW การออกแบบที่มีประสิทธิภาพสูงและมีความเหนี่ยวนำต่ำ เมื่อรวมกับเทคโนโลยีชิปล่าสุด ทำให้ SEMITOP E1/E2 เหมาะสำหรับตลาดต่างๆ เช่น UPS, พลังงานแสงอาทิตย์, ที่เก็บพลังงาน, มอเตอร์ไดรฟ์, อุปกรณ์จ่ายไฟ และตลาดเครื่องชาร์จแบตเตอรี่ EV ที่กำลังเกิดใหม่

SEMITOP® E1/E2 Product Range

The SEMITOP E1/E2 portfolio integrates Si and SIC diodes, fast 650V/1200V IGBTs, and both Si and SiC MOSFETs. A large variety of configurations is possible with SEMITOPT E1/E2, from standard topologies to customized solutions:

• 3-level Neutral Point Clamp (NPC), single phase and 3-phase
• 3-level Active Neutral point clamp (ANPC)
• 3-level T-type NPC (TNPC), single phase and 3-phase
• 3-level Split-NPC/ANPC
• Boost chopper
• 3-phase inverter (Sixpack)
• CIB (converter-inverter-brake)
• Bridge rectifier
• Full and Hybrid SiC configurations
• Customized configurations
